1. Introduktion

Ternet plade af marinekvalitet (også kaldet slidbaneplade, ternetplade eller diamantplade) kombinerer en mønstret, -anti-skrid overflade med korrosionsbestandigheden og lette vægt af marine aluminiumslegeringer.

Typiske legeringer, der anvendes til marine ternet plade, omfatter 5083, 5086, 5754 og 5052; blandt disse foretrækkes 5083, hvor der kræves maksimal styrke og udmattelsesbestandighed, og 5754/5052 anvendes, hvor formbarhed og pris er dominerende.

Ternet plade er specificeret til dæk, gangbroer, ramper, trapper, adgangsplatforme og mange tilbehørsapplikationer, fordi den forbedrer sikkerheden, dræner vand og er nem at fremstille og reparere.

Nøgle tekniske afvejninger er korrosionsbestandighed vs. styrke, mønsterhøjde vs. glideydelse og startomkostninger vs. livscyklusomkostninger.

2. Hvad er en ternet plade i marinekvalitet?

A ternet plade i marinekvalitet(ofte kaldet trædeplade, ternplade eller diamantplade) er en flad aluminiumsplade, der har et hævet mønster på den ene eller begge sider, designet til at give skridsikker trækkraft, lokal afstivning og en attraktiv/robust gangflade.

Når beskrevet sommarine kvalitet, er pladen fremstillet af legeringer, temperamenter og overflader, der er udvalgt og kontrolleret til at fungere pålideligt i salt-fyldte atmosfærer, stænkzoner og andre marine eksponeringer.

Kerne definerende funktioner

Mønstret overflade:hævede stænger, diamanter eller afrundede slidbaner, der øger friktionen under foden og forbedrer den lokale bøjningsstivhed sammenlignet med glatte plader af samme tykkelse.

Marine legeringer:fremstillet af aluminiumslegeringer valgt til havvandsbestandighed og strukturel ydeevne (almindeligvis 5xxx serier som f.eks.5083, 5086, 5754, 5052).

Tempering og QA:leveres i temperamenter, der passer til applikationen (f.eks. H111/H116 for 5083, H22 for ca. 5754 plader) og ledsaget af mølletestcertifikater og, når det kræves, klasse-samfundsdokumentation.

Overfladebehandling og behandlinger:tilgængelig i møllefinish, med valgfri konverteringsbelægninger, anodisering, primere og maling eller -skridsikre belægninger påført for øget holdbarhed og sikkerhed.

Almindelige legeringer af ternet plade af marinekvalitet aluminium

Marine grade aluminium ternet plade er oftest fremstillet af5xxx-serie aluminium-magnesium legeringer, som ikke er-varmebehandles-og kendt for deres fremragende korrosionsbestandighed i kloridrige-miljøer.

Note:Legeringer som 5083 og 5086 kræves ofte tilklassede fartøjerpå grund af deres højere styrke og træthedsmodstand, mens 5754 og 5052 foretrækkes tilomkostningseffektivitet og formningsydelsei ikke-primære strukturelle applikationer.

Typiske overflademønstre og former

Marinekvalitet aluminium ternet plade leveres med forskellige slidbanedesign, afhængigt af funktions- og sikkerhedskrav:

Diamant/pastill mønster– klassisk skridsikre-all-formålsdesign

3-bar / 5-bar mønster– retningsbestemt greb, velegnet til ramper og rullende læs

Rund eller rullesten– lavere profil, behagelig under foden, lettere at rengøre

Plader er normalt mønstret påét ansigt, hvor bagsiden forbliver glat for at lette svejsning, limning eller installation.

Typiske dimensioner og fysiske egenskaber

Tykkelsesområde:tilnærmelsesvis0,8 mm til 12 mm

Almindelige dæktykkelser: 2,0 – 8,0 mm

Standard bredder:1000 mm, 1250 mm, 1500 mm, op til 2500 mm

Tæthed:~2,66-2,70 g/cm³ (afhængig af legering)

Mønsterhøjde:typisk0,5-3,0 mm, afhængig af pladetykkelse og mønstertype

3. Egenskaber af Marine Grade Aluminium Ternet plade

Kemisk sammensætning

Mekaniske egenskaber

Mekaniske egenskaber varierer med legering, temperament og tykkelse. Tabellen nedenfor giver typiske ingeniørområder, du kan bruge til foreløbig design og sammenligning. Angiv altid minimum garanterede værdier på tegninger og anmod om MTC'er.

4. Fremstilling og forarbejdning

Produktionsruter

Varm-og kold-valset bundplade:almindelige startruter. Det ternede mønster dannes ved at føre ark mellem profilerede ruller eller ved presning/prægning. For tykkere plader kan mønstre udføres under varmvalsning.

Temperamentkontrol:efter mønstret mønster kan pladerne være spændingsfrie eller efterlades i møllens temperament; nogle applikationer bruger delvis udglødning (H2x-familien) for forbedret formbarhed.

Typiske størrelser og tykkelser

Tykkelsen for marine ternet plade spænder normalt fra0,8 mm op til 12 mmeller mere; typiske dækkvaliteter er 2–8 mm afhængig af anvendelse og fartøjsstørrelse. Pladebredder og -længder varierer efter mølle (standard kommercielle størrelser: 1000–2500 mm bredde, skåret længder efter bestilling). ﹙Leverandørstørrelser varierer efter region og møllelager.﹚

Fremstillingsteknikker

Skæring:forskydning, plasma, laser eller vandstråle (vandstråle nyttig for at undgå varmeforvrængning).

Bøjning/formning:mønster reducerer arkstrækbarheden i den mønstrede retning - plan bøjningsradier i overensstemmelse hermed, og hvor der er behov for præcis formning, overvej at forme før prægning.

Svejsning:standard aluminiumsprocesser (MIG/TIG, friktion-omrøring) gælder; Brug passende Al-Mg-fyldtråde og administrer varmetilførslen for at kontrollere HAZ-blødheden.

Overfladebehandling og overfladebehandling

Møllefinish:fælles; giver korrosionsbestandighed, men kan kræve belægning for ekstra slidbeskyttelse.

Konverteringsbelægninger / grunding og malingssystemer:anbefales før topcoating i udsatte havmiljøer. Skridsikre belægninger eller grusadditiver kan påføres, hvor mønster alene ikke opfylder krav til greb.

5. Fordele ved Marine Grade Aluminium Ternet plade

Let og energibesparende-

På grund af dens lave tæthed kan brug af ternet plade af marinekvalitet aluminium reducere skrogvægten betydeligt.

Data viser, at udskiftning af ternede stålplader med aluminiumplader kan reducere den strukturelle vægt med 20-30% og derved reducere skibsdybgang, forbedre stabiliteten og øge lastekapaciteten.

Fremragende korrosionsbestandighed

Den tætte Al₂O₃-MgO-passiveringsfilm dannet på overfladen af ​​5xxx-legeringer kan effektivt modstå havvandschloridionerosion.

Efter 288 timers neutral saltspraytest (ASTM B117) er den gennemsnitlige korrosionshastighed for 5083 legering 0,015 g·m⁻²·h, hvilket er langt lavere end for almindeligt stål.

Dens levetid i marine miljøer kan nå 15-25 år, og vedligeholdelsesomkostningerne i serviceperioden er 18-22% lavere end for stålkonstruktioner.

Økonomiske og miljømæssige fordele

Selvom enhedsprisen for marine aluminiumsplader (42.000 RMB/ton) er 3-5 gange højere end skibsstål (8.500 RMB/ton), stiger de samlede byggeomkostninger kun med 5,8 % på grund af strukturel optimering og reducerede svejsemandtimer.

Med hensyn til miljøbeskyttelse er den 100 % genanvendelig, hvilket sparer 95 % af energien sammenlignet med produktion af primær aluminium, i overensstemmelse med den globale marineindustris mål for CO2-neutralitet.

Alsidig behandling og anvendelse

Den understøtter laserskæring, vandstråleskæring og andre processer og kan tilpasses til forskellige størrelser og former.

Mønsterdesignet kan justeres i henhold til anvendelsesscenarier (diamant til skridsikker-, linse til dekoration), der opfylder behovene for forskellige marine komponenter.

6. Anvendelser i havindustrien

Marine grade aluminium ternet plade er meget udbredt på tværs af marine og offshore sektorer på grund af deresanti-skridsikker ydeevne, korrosionsbestandighed, letvægtsnatur og nem fremstilling.

Deres applikationer spænder fra primære dæksstrukturer til sekundære sikkerheds- og adgangskomponenter på fartøjer af alle størrelser.

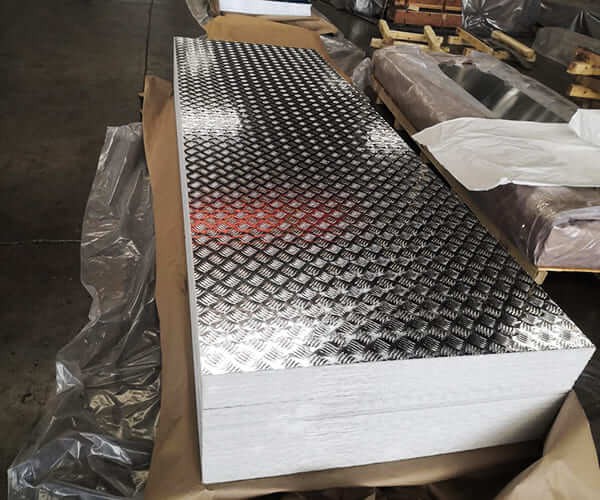

Dæk og gangbroer

Hoveddæk og vejrdæk:Udvalgte legeringer såsom 5083 eller 5086 giver tilstrækkelig styrke og træthedsmodstand til fods, udstyrsbelastninger og moderate køretøjsbelastninger.

Servicegange:Ternet plader sikrer sikker bevægelse for besætningen under våde eller olierede forhold, især i maskinrumsadgangsveje og vedligeholdelsesruter.

Landgange og platforme:Letvægtskonstruktion reducerer håndteringsindsatsen, samtidig med at den strukturelle integritet bevares.

Designnote:Tykkelsen varierer typisk fra3-8 mmafhængig af spændvidde, belastning og afstivningsafstand.

Trapper, ramper og adgangssystemer

Trappetrin og stiger:Hævede mønstre reducerer risikoen for glid og fald i våde eller udsatte omgivelser.

Ramper:Anvendes til lastning af køretøjer, lastoverførsel eller ombordstigning af passagerer, især på færger og arbejdsbåde.

Flugtveje:Skridsikre overflader er afgørende for overholdelse af søfartssikkerhedsregler.

Designnote:Retningsmønstre (f.eks. 3-bar eller 5-bar) foretrækkes ofte på ramper for at forbedre grebet langs køreretningen.

Overbygninger og platforme

Styrehustage og adgangsdæk:Letvægtsplader reducerer top-vægten og hjælper med at bevare fartøjets stabilitet.

Udstyrsplatforme:Velegnet til montering af spil, pumper, kompressorer og navigationsudstyr.

Offshore- og kystplatforme:Anvendes til gangbroer og serviceplatforme, hvor korrosionsbestandighed og sikkerhed er afgørende.

Teknisk fordel:Reduceret masse på høje steder forbedrer den generelle fartøjsstabilitet og rulleadfærd.

Indvendige gulve og brugsarealer

Maskinrum:Modstandsdygtig over for olie, brændstof og rengøringskemikalier; let at rengøre og inspicere.

Maskinrum:Tåler vibrationer, gangtrafik og tabte værktøj bedre end mange polymere gulvbelægninger.

Lastrum og lagerrum:Giv en robust gangflade uden at kræve yderligere gulvbehandlinger.

Materialevalg:Legeringer som f.eks5754 eller 5052vælges ofte til disse applikationer på grund af deres gode formbarhed og omkostningseffektivitet.

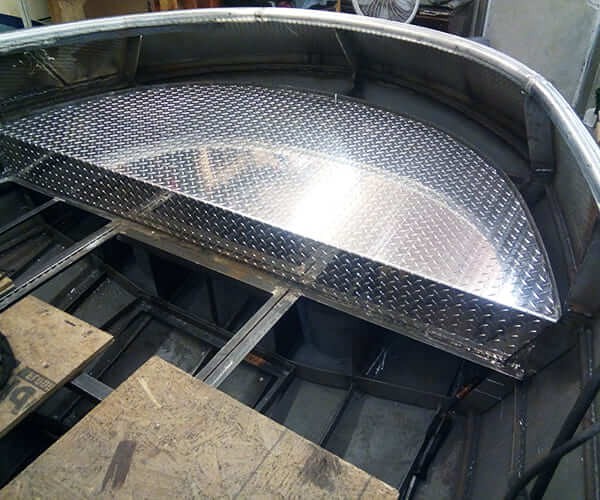

Små håndværk, yachter og arbejdsbåde

Cockpits og agterdæk:Populær i fiskerbåde, patruljefartøjer og fritidsbåde.

Tender både og RIB platforme:Letvægtsplader forbedrer håndteringen og reducerer indsatsen for affyring/genopretning.

Værktøjs- og opbevaringsoverflader:Holdbare overflader til tung brug i kommercielle fiske- og servicefartøjer.

Praktisk fordel:Kombinationen af ​​udseende og ydeevne gør ternet plade velegnet til både funktionelle og synlige områder.

Offshore og industrielle marine applikationer

Offshore vind- og olie- og gasinstallationer:Gangbroer, trappetrin og serviceplatforme udsat for aggressive marine atmosfærer.

Flydedokker og pontoner:Letvægts,-korrosionsbestandige overflader til fodgængertrafik.

Skibsværft og havneinfrastruktur:Midlertidige platforme, vedligeholdelsesgange og adgangsramper.

Fokus på ydeevne:Modstandsdygtighed over for korrosion og let udskiftning er nøglefaktorer i disse miljøer.

7. Korrosionsadfærd i havmiljøer

Generel korrosionsbestandighed

Al-Mg marine legeringer danner en passiv oxidfilm, der giver meget god modstand mod havvand og marine atmosfærer.

Med gode detaljer (dræning, maling, isolering fra uens metaller) klarer de sig godt i årtier.

Risici for galvanisk og sprækkekorrosion

Galvanisk kobling:aluminium er anodisk til kobber, messing og mange rustfrit stål - isolerer kontaktflader med pakninger, skiver eller belægninger og undgår direkte elektrisk kontakt.

Spaltekorrosion:udfyldning af sprækker med snavs og salt fremskynder lokalt angreb - design til dræning og adgang til rengøring.

Svejseområder:HAZ-blødgøring reducerer ikke nødvendigvis korrosionsbestandigheden, men dårlig rensning af svejsesprøjt eller indespærret flux kan forårsage lokal korrosion - ren og belægning efter behov.

Regelmæssig inspektion, offeranoder, hvor det er nødvendigt, og forsigtige detaljer minimerer korrosionsrisikoen.

8. Standarder og specifikationer

Fælles standarder og referencer for ternet aluminiumplade inkluderer:

ASTM B632- Specifikation for aluminium-Magnesiumlegeringsbåd og marineplade, plader og strimler (ternet/slidbanevarianter) (ofte henvist til for temperament og testkrav).

EN / ISO standardertil kemiske og mekaniske krav af aluminiumslegering (f.eks. EN AW-betegnelser, EN 485-serien for plade/plade).

Klassesamfundets godkendelser(DNV, ABS, Lloyd's), hvor plader bruges i klassificerede skibe eller offshore-strukturer - kan disse kræve certifikater, sporbarhed og specifikke temperamenter (f.eks. 5083 H116).

9. Specifikation for Huawei Marine Grade Aluminium Ternet plade

Eksempelspecifikation

Produktnavn:Marine grade aluminium ternet plade (eksempel: "Huawei"-serien)

Legeringsmuligheder:EN AW-5083, EN AW-5086, EN AW-5754, EN AW-5052 - køber at specificere.

Typisk temperament:H111 / H116 for 5083; H22 for 5754; H32/H34 for 5052 (som krævet til formning).

Tykkelsesområde:0,8 mm – 12 mm (almindelige lagermål: 1,2, 1,5, 2,0, 3,0, 4,5, 6,0 mm).

Mønstertype:3-bar / 5-bar / diamant (køber for at angive mønster og stanghøjde).

Standard størrelser:bredde 1000–2500 mm, skåret længder efter bestilling.

Overflade finish:mølle finish; valgfri anodisering eller primer + maling.

Mekaniske minima (eksempel):se nedenstående tabel (leverandør skal levere MTC).

5083 H111: Bevisspænding større end eller lig med 125 MPa; UTS 275–350 MPa; forlængelse Større end eller lig med 10%.

5754 H22: Bevisspænding ~130–185 MPa; UTS 220–290 MPa; forlængelse Større end eller lig med 7-12 %.

Dokumentation:Mølletestcertifikat (EN 10204 / 3.1 eller tilsvarende) kræves for hver varme/parti.

Certificeringer (valgfrit):DNV / ABS / Lloyd's / BV godkendelse efter anmodning.

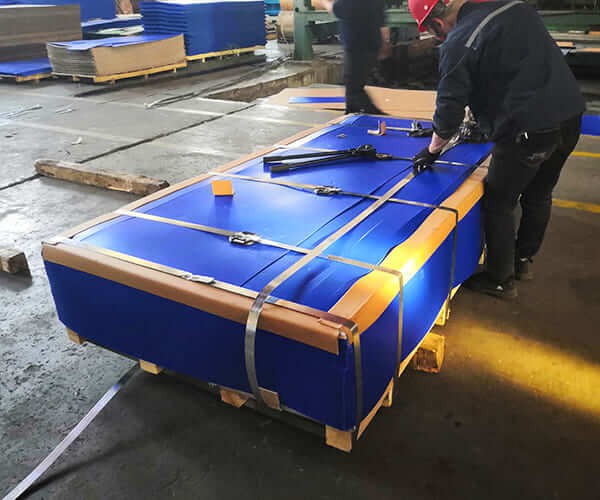

Emballage:palleteret med beskyttende interleaving; korrosionsinhibitorer anvendt til eksportforsendelser.

10. Sammenligninger med andre materialer

Marinekvalitet aluminium ternet plade sammenlignes hovedsageligt med skibsstål, glasfiber (FRP) og rustfrit stål i marine applikationer, med følgende ydeevne og økonomiske forskelle:

11. Konklusion

Marine Grade Aluminum Checkered Plate er ikke blot et gulvprodukt; det er et-højtydende ingeniørsystem, der giver en mange-løsning på havmiljøets kerneudfordringer.

Den kombinerer mesterligt den væsentlige sikkerhedsfunktion ved skridsikkerhed med de strukturelle fordele ved høj styrke, de økonomiske fordele ved lav vedligeholdelse og ydeevnegevinsten ved letvægtning.

For enhver flådearkitekt eller skibsbygger, der sigter efter at skabe et sikkert, holdbart og effektivt fartøj, er specifikationen af ​​en certificeret marinekvalitet aluminiumsternet plade en utvetydig og intelligent investering i kvalitet og lang levetid.

Ofte stillede spørgsmål

Q1 - Hvilken legering skal jeg vælge til et færgedæk, der er udsat for tung trafik?
A: Foretrækker 5083 eller 5086 i passende temperament (H116 osv.) med tykkelse tilpasset køretøjets belastning og hjulfodspor; disse legeringer har højere UTS og overlegen træthedsmodstand.

Q2 - Kan ternet plade svejses til en flad plade af en anden legering?
A: Ja, men vælg kompatibelt fyldmetal og tag hensyn til galvaniske potentialer. Undgå at koble aluminium direkte til kobber/messing; brug isolerende pakninger eller belægninger.

Q3 - Hvordan angiver jeg anti-skridningsydelse?
A: Angiv mønstertype, stanghøjde og testdata (f.eks. friktionskoefficient under våde/fedtende forhold) og bekræft med leverandørprøver.

Q4 - Hvilken test og dokumentation skal jeg anmode om?
A: Mølletestcertifikat (EN 10204 3.1 eller tilsvarende), kemisk analyse, mekaniske testresultater og klassesamfundscertifikater, hvis de er installeret på klassede fartøjer.

Q5 - Hvor længe holder marine aluminium ternet plade typisk?
A: Med korrekt legeringsvalg, detaljering (dræning og isolering fra uens metaller) og belægninger, hvor det kræves, er årtiers service typisk; livscyklus afhænger af eksponeringens sværhedsgrad og mekanisk slid.
